HDPE土工膜生產工藝的選擇

　　在HDPE土工膜的生產工藝方面，目前有兩種生產方式，分別為吹膜工藝和平擠工藝。目前85%現(xiàn)有土工膜生產線及絕大多數(shù)新建的土工膜產線，都是吹膜工藝生產線，這是因為吹膜工藝相比較平擠工藝來說，有如下幾點優(yōu)勢：

　　1) 對于光面HDPE土工膜產品來說：

　　兩種不同生產工藝對土工膜樹脂原料的要求不同，平擠工藝樹脂原料的熔融指數(shù)一般為0.11 g/10min(測試方法ASTM D1238 Cond.E)，吹膜工藝樹脂原料的熔融指數(shù)一般為1.0 g/10min(測試方法ASTM D1238 Cond.E)。

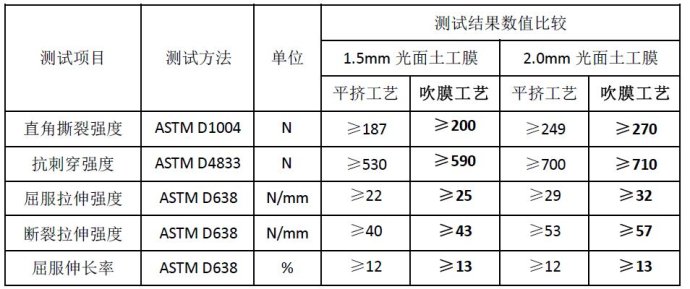

　　這是因為吹膜工藝對樹脂原料的要求更高，對原料的熔融指數(shù)要求也比較高，此種方式生產出的土工膜產品的拉伸延展性能也比較好，從現(xiàn)場實際施工的層面來說，拉伸延展性能更好的HDPE土工膜能更好的對外部加載負荷(填埋垃圾、重型機械等)進行受力，具體的測試結果數(shù)值比較如下表所示：

　　2) 對于糙面HDPE土工膜產品來說：

　　吹膜工藝為一步成形法，生產時通過加吹氮氣方式形成土工膜糙面，成品為一整體，從吹膜工藝生產的樣品可以明顯的看出，糙面的糙點是不易剝落的;

　　平擠工藝為兩步成形法，先將光面土工膜生產完成后通過噴淋粗糙顆粒的方式在光面上形成糙面，成品不是整體材料，糙點易剝落，大大增加滑坡事故的可能性。

　　當然，不論是吹膜還是平擠工藝，HDPE土工膜的性能主要由土工膜的技術指標為依據(jù)。在同等條件下，結合以上兩種生產工藝的比較，從實際施工應用的層面考慮，絕大多數(shù)項目還是會選用吹膜工藝生產的HDPE土工膜材料。

更多HDPE土工膜生產工藝該怎么選擇？土工材料產品的規(guī)格/型號/參數(shù)/用途/作用/檢測/施工/廠家批發(fā)報價等詳細信息請聯(lián)系在線客服

相關推薦
