土工生態墻生態護坡施工

　　( 一 ) 生態袋擋土墻工藝流程

　　測量放線 → 邊坡整理成型 → 細平整(局部錨護掛生態網) → 坡腳底板 C20 砼施工 → 放線 → 加筋格柵施工 → 碎石濾層施工 → 生態袋安砌 → 素土分層夯實。

　　( 二 ) 生態袋施工方案

　　1 、測量放線

　　按照踏勘斷面設計放出挖方邊坡的上下口線和生態護坡墻體的底板邊線。

　　2 、整型

　　按照邊線進行機械配合人工修坡，對局部破碎面或坍塌區進行錨護掛生態網處治。

　　3 、 C20 砼底板施工

　　按照生態墻設計，放出底板的位置和高程，人工配合機械挖掘成型，驗槽后，立模澆筑 C20 砼，厚型薄膜覆蓋養生。

　　4 、格柵施工

　　加筋格柵采用 “ 60KN/m ”，格柵第一層放在壓實的素土表面，其高度按設計控制，加筋格柵間距為 0.6m 一層，在生態袋處回卷埋置不小于 0.5m ，加筋格柵施工嚴格按規范進行操作。

　　5 、碎石濾層施工

　　人工削素土層坡邊 50cm 進行碎石層回填，碎石級配必須符合濾層相關規范。

　　6 、生態袋安砌

　　就地取材，拌合成料，熟土入袋，邊裝邊壘，生態連接板，標準聯接扣按設計擺放，同層生態袋間用聯結扣連結，上下層生態袋用連接扣結構固定，加筋格柵和連接扣結構架按控制樁拉線固定，每層生態袋設 4 %排水外坡，生態袋外坡嚴格按設計坡比控制。

　　7 、素土分層夯實

　　用人工配合機械，由坡面向外，按設計寬度加 50cm 進行分層回填，分層厚度為 22cm ，壓實度為 95 %，虛鋪厚度待實驗后確定。第一級臺階高度為 4m ，以后臺階高度為 3m ，兩臺階間按設計寬度留平臺，平臺設 4 %向外排水坡度。

　　8 、養護

　　養護期加強管理。應有效地養護所有種植面上的植物，直到養護期終止。

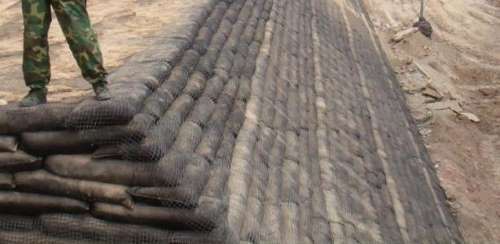

擋土墻生態袋施工圖片

　　生態袋邊坡工程系統施工指南，生態袋擋墻技術施工方案

　　1 、工具

　　安全保護、鏟、四腳水平、卷尺、壓土機(夯實機)、掃帚、場地、手推車 / 花布、標線、手提縫紉機、裝袋機

　　2 、清理場地

　　挖掘平整建筑場地，使整個建筑場地可以展現在結構設計圖上面。不要破壞掉其他基石的原材料。

　　夯實基礎，使基礎足夠地嚴密，減少墻體沉降。挖掘區域必須足夠地寬，以容納生態袋填埋，和要求的加筋網長度。如果需要，可以按照在工程文件中指定的那樣建造一個填埋溝渠。注意把挖掘的材料放在一個方便的地方，這些材料可用于填充袋子。

　　3 、合適的基底平面

　　基底無須是平面。只要有一個大體基底平面。注意在外墻面后面的排水區并不是必要的，因為外墻面是可滲透性的。外墻面的滲透性通過對根部區域的水合作用減少了靜水壓力，幫助維持了植被。

　　4 、裝封袋子

　　在施工現場裝填袋子，把運輸和處理費用減少到最小。必須確保生態袋是完全地被填滿了。為減少生態袋內填充物，可以使用裝袋機。

　　根據實際需要，合適的袋內填充物(最少含 15% 的土壤)包括：

　　（1）場地土壤、表土、碎石的混合物

　　（2）封袋技術包括：工業用手提縫紉機，扎口帶

　　5 、底部安裝

　　一旦表面浮土被搬走并適度地整平，就可以埋入放置已填滿礫石(級配 2-4 厘米)生態袋去創建底部層，埋深為 1/8 坡高。從前面到后面拉平袋子，使得生態袋一個接一個排列。底部層單元安置好后，壓實生態袋及其后面和前面的回填以防止移動。如有可能，在開始上疊層前，安裝好整個底部層的長度。

　　6 、 底部層和上疊加層

　　把標準扣放在生態袋上面兩個袋子之間，靠近內邊緣 1/3 的位置，以便每個標準扣橫跨兩個生態袋(請參考下頁圖表)。搖晃生態土袋上疊加層以便每個標準扣可以穿透生態袋的中部。通過在生態袋上行走或壓實來達到互鎖性，以確保標準扣和生態袋之間的良好的接觸。

　　7 、中上部上疊程序

　　上疊層將被放在先前的層上，把表層砂土袋放置于下層兩個砂土袋之間的標準扣上。繼續放置生態袋，夯實回填土。來自上面層的重量將驅使標準扣進生態袋，在生態袋之間形成一個強有力的連接。

　生態袋?加筋擋土墻施工

　　擋土墻生態袋安裝過程

　　放置生態袋的底部內鎖程序

　　放置一個標準扣以使它橫跨兩個生態袋

　　放置生態袋的第二層

　　用同樣的方式為整個墻體重復同樣的動作

　　沿著生態袋行走，或者壓實生態袋的頂部，有助于確保生態袋之間被安全的互鎖牢固。

　　8 、 夯實工程性擋土墻的回填土

　　合適的壓緊對于加筋擋土墻或機械上的土墻的穩定性是至關重要的。壓得松散的土壤會給墻體帶來額外的壓力，特別是當回填變得潮濕的時候。當加筋網周圍的土壤沒有合適的壓實時，加筋網加固將不會起作用。回填土壤應該被壓緊到最低 95% 的標準程度。壓實時回填材料必須有適當的濕度以達到最佳的效果。

　　( a ) 有機土或重富粘土材料不可使用。這些材料擁有過多的濕度，并且不能被壓得很牢。

　　( b ) 在機械壓實器械的行走可以被用于壓實土壤。

　　( c ) 機械壓實器械在操作時離外墻面不能少于 1 米。

　　( d ) 避免用一種不能控制的方式過分壓實靠近外墻面的土壤。

　　( e ) 專業人員應該進行所有的土壤測試。用來進行測試的土壤應從生態袋后邊緣 1 米內取得。

　　放多厚的材料就必須夯實取決于土壤和所使用的器械。大多數無機土壤，很容易被濕度所影響，夯實厚度要更小，并且要求更大的壓實度。

　　9 、安裝加筋擋土墻

　　土壤有優良的抗壓強度，但幾乎沒有抗拉強度。因此，由加筋材料與土壤結合形成的加筋土，是與鋼筋混泥土力學相似的復合材料：具有抗壓有抗拉的特性。用來強化回填土的抗拉。地基、路基，堤壩，土壤、荷載和地震等條件在加勁擋土墻設計中都要考慮(詳見國際國內土工合成材料協會推薦的筋擋土墻設計指南)。

　　工程扣安裝。工程扣不僅把生態袋互鎖住，而且為護坡和回填土提供一種機械，使其成為抗壓抗拉的復合體。為把加筋土工格柵連接進工程扣，簡單地把加筋土工格柵套在鉤上，然后把它拉緊。一旦加筋土工格柵被安裝固定，按水平放置要求的長度鋪平，通過從回填區的背部到回填區的前部放置回填，回填的重量將幫助保持加筋土工格柵的筆直和穩平。

　　加筋土工格柵通常在一個方向比在其他方向更堅固，所以把它放在正確的位置是很重要的。加筋土工格柵的最佳的方向必須是與外墻面垂直的。按照加筋土工格柵制造商的說明以保證加筋土工格柵的安裝合適。注意，加筋土工格柵的類型、長度和間距依不同的制造商和不同的規格而改變。按加筋土工格柵產品的安裝指南和參考書說明使用。

　　10 、 重復步驟

　　重復步驟 5-8 直到所有的程序都已被安置。

　　11 、 封頂

　　在墻頂，把生態袋長邊垂直墻沿放置，以提供一個可靠的頂部。用土把墻頂完全覆蓋。

　　12 、施工質量驗收標準

　　生態袋護坡和擋土工程分為墻體和回填土兩部分。墻體標準是生態袋裝滿，壓實度 70% ，每平方米投影面積為 5.5 個大生態袋， 10 個中生態袋， 11 個小生態袋。回填土和加筋土的夯實度為 95% 。

　　13 、墻面植被選擇原則

　　生態袋可容納任何要求的植被，根部組織可以無害穿過生態袋。一旦建立根部組織就形成了墻體力度的一部分。

　　生態袋植被選擇

　　草、灌叢、藥材、溪邊植物、野花、藤蔓植物、

　　生態袋植物播種方法

　　可用噴播、涂抹刷層、移植，或種子和土壤混合裝入袋

　　生態袋植物選擇要求

　　( 1 )、不需要養護

　　( 2 )、 耐旱

　　( 3 )、 耐寒

　　( 4 )、 咨詢當地植物專家

生態袋加筋擋土墻施工
